№52. Одноэтажный дом из профилированного бруса 8х9

Архитектурно-планировочные решения брусового дома №52 (8х9 м с эркером) и их нормативное обоснование

Проект №52 представляет собой вариант брусового дома площадью 72 м² основного пятна застройки с эркерным выступом, увеличивающим полезную площадь и улучшающим инсоляцию. Геометрические параметры 8х9 м соответствуют оптимальной конфигурации для частных жилых домов круглогодичного проживания, обеспечивая гибкость зонирования без избыточных пролетов. Эркерное расширение требует расчета консольных выпусков венцов, что регламентируется СП 64.13330 «Деревянные конструкции» в части работы древесины на изгиб и срез. Типовая схема предполагает использование профилированного бруса камерной сушки с влажностью не более 18% согласно ГОСТ 24454, что минимизирует усадку и трещинообразование.

Планировочные решения разработаны с учетом СП 55.13330 «Дома жилые одноквартирные», где установлены требования к составу помещений, высоте этажей и параметрам лестничных клеток. Внутренние несущие стены из профбруса формируют жесткую коробку, а эркерный узел усиливается диагональными связями для восприятия ветровых нагрузок по СП 20.13330. Все сопряжения венцов запроектированы по системе «шип-паз» с компенсационными зазорами на усадку, что соответствует ГОСТ 30974 «Соединения угловые деревянных брусовых зданий». Чертежи и эскизные планы содержат деталировку каждого узла, включая примыкание эркера к основному объему.

Для обеспечения энергоэффективности и теплозащиты ограждающих конструкций применен профилированный брус эффективного сечения (200 мм), что проверено теплотехническим расчетом по СП 50.13330. В условиях Тулы, относящейся к климатическому району IIВ, данная толщина дерева обеспечивает сопротивление теплопередаче не ниже нормативного значения 3,2 м²·°С/Вт. Угловые соединения выполнены с лабиринтными уплотнителями из джутового полотна, предотвращающими продувание. Авторские архитектурные решения включают панорамное остекление эркера, что требует установки усиленных стоек из клееного бруса в простенках.

Проектные отметки полов и перекрытий увязаны с высотой цоколя и входной группой, что отражено в схемах вертикальной планировки. Все размеры и допуски соответствуют требованиям СП 48.13330 «Организация строительства», предъявляемым к геометрической точности при возведении деревянных зданий. Брусовые дома такого типа относятся к категории жилых домов постоянного проживания, поэтому в проекте заложены вентилируемые фасады и пароизоляция наружных стен. Эскизные проработки фасадов с эркером демонстрируют современный, но теплый облик, характерный для загородного малоэтажного домостроения.

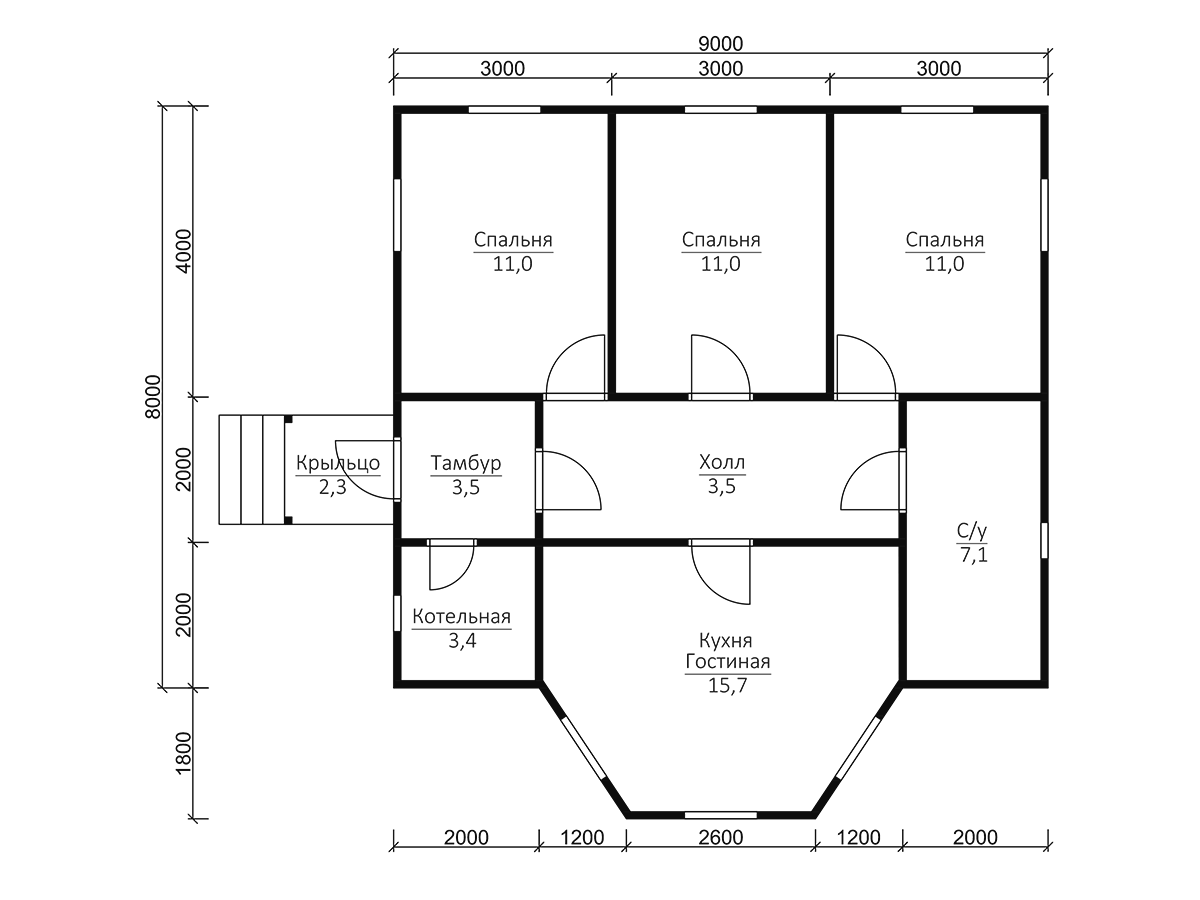

Каталог типовых решений включает проект №52 как один из самых востребованных вариантов для семейного проживания. Планировки предусматривают три спальни, гостиную с эркерной зоной и кухню-столовую, что соответствует современным стандартам комфорта. Индивидуальные заказчики могут адаптировать внутренние перегородки, не меняя несущий остов из бруса. Такие деревянные домики отличаются практичностью и высокой скоростью возведения, а использование сухого профилированного бруса исключает длительные технологические перерывы на усадку перед отделкой.

Конструктивные решения фундамента и кровли для условий Тулы: свайно-винтовое основание и вальмовая крыша

Согласно инженерно-геологическим изысканиям для Тульской области, преобладают пучинистые глинистые грунты с высоким уровнем сезонного подъема верховодки. В качестве оптимального варианта фундамента для брусового дома №52 выбраны винтовые сваи по СП 22.13330 «Основания зданий и сооружений». Диаметр ствола 133 мм с лопастью 350 мм обеспечивает несущую способность не менее 4,5 тонн на каждую сваю при глубине завинчивания 2,2 м (ниже глубины промерзания). Ростверк из металлического швеллера или деревянного бруса антисептируется и обвязывает свайное поле, равномерно распределяя нагрузки от стен и перекрытий.

Расчет нагрузок на фундамент выполнен по СП 20.13330 с учетом снегового района III (нормативная нагрузка 180 кг/м²) и ветрового района II. Винтовые сваи исключают земляные работы и бетонирование, что ускоряет монтаж и снижает влияние влаги на деревянные конструкции. Устройство ростверка из бруса камерной сушки с антисептической обработкой по ГОСТ 20022.2 защищает нижние венцы от капиллярного подсоса. Гидроизоляция между ростверком и стеной выполняется двумя слоями рубероида на битумной мастике.

Кровельная система запроектирована как вальмовая (четырехскатная) с углом наклона скатов 35°, что обеспечивает эффективный сход снега и дождевых осадков. Стропильная группа выполнена из доски 50х200 мм (сорт не ниже 2 по ГОСТ 8486) с шагом 600 мм, что соответствует расчету на прогиб и ветровую пульсацию. Мауэрлат из профилированного бруса 150х150 мм анкеруется к верхнему венцу через компенсаторы усадки. Покрытие кровли – металлочерепица или гибкая черепица, с обязательной подкровельной вентиляцией согласно СП 17.13330.

Покраска и защитная обработка всех деревянных элементов кровли (стропил, обрешетки, контробрешетки) выполняется огнебиозащитными составами по ФЗ №123 «Технический регламент о требованиях пожарной безопасности». Для эркерной части предусмотрен индивидуальный разжелобок и усиленная ендова, так как эркер выступает за плоскость фасада. Карнизные свесы и фронтоны обшиваются софитами с перфорацией для проветривания чердачного пространства. Двухскатные элементы на малых выступах отсутствуют – вся кровля выполнена как единая вальмовая конструкция над основным объемом.

Водосточная система организована с учетом площади кровли (около 85 м²) и региональной интенсивности ливней. Наружные водостоки крепятся к кобылкам стропил без нарушения герметизации кровельного пирога. Строительство фундамента и кровли ведется в соответствии с проектом производства работ (ППР), где отражены этапы погружения свай и сборки стропильных ферм. Бригада плотников выполняет монтаж стропил с контролем углов и прямолинейности по лазерному уровню. Все свайные элементы после установки бетонируются внутренним объемом для предотвращения коррозии и заполняются песчано-цементной смесью.

Изготовление домокомплекта из профилированного бруса камерной сушки и монтаж силами бригады плотников

Домокомплект для объекта №52 производится на собственном производстве из зимнего леса (ель, сосна) с влажностью в пределах 12-14% после камерной сушки. Применение сухого бруса (профбруса) позволяет избежать значительной усадки (не более 1,5% против 5-7% у естественной влажности), что подтверждено испытаниями по ГОСТ 16588. Профилирование выполняется на четырехсторонних станках с созданием замкового соединения «гребенка» с двумя шипами и компенсационными пропилами. Точность геометрии пазов и шипов соответствует ГОСТ 30974 классу точности 1, что исключает мостики холода.

Расчет количества и номенклатуры деталей домокомплекта ведется по спецификациям из проектной документации, с нумерацией каждого венца и маркировкой на чертежах. Производство включает раскрой по длинам, выборку чаш под угловые соединения и сверление отверстий под нагели (деревянные шканты диаметром 25 мм). Все детали обрабатываются антисептическими составами на водной основе (типа «Сенеж» или «Неомид») согласно требованиям СП 64.13330 по биозащите. Готовый домокомплект упаковывается в транспортные пакеты и поставляется на объект с доставкой автотранспортом.

Монтаж брусового дома выполняется бригадой плотников, имеющих аттестацию по работе с профилированным брусом камерной сушки. Укладка венцов ведется на межвенцовый утеплитель из джута толщиной 6 мм, с фиксацией каждого третьего венца нагелями в шахматном порядке. Угловые соединения типа «ласточкин хвост» или «теплый угол» собираются с усилием поджатия кувалдой через подкладку. В процессе сборки контролируется горизонтальность рядов, вертикальность углов и проектные размеры проемов под окна и двери.

Организации, специализирующиеся на деревянном домостроении, предлагают услуги по сборке как полного домокомплекта, так и отдельных этапов. Стоимость работ и материалов рассчитывается индивидуально: производитель оценивает сложность архитектурных форм (наличие эркера, вальмовой кровли), удаленность объекта, объем дополнительной обработки и необходимость усиленных узлов. Расценки на изготовление и монтаж зависят от сечения бруса, породы древесины и класса точности профилирования. Акции и специальные предложения обычно приурочены к сезонным скидкам на сухой брус, но базовая цена определяется по прайсу с учетом текущих рыночных индексов на пиломатериалы.

Перед началом монтажа составляется календарный график, где учтены сроки поставки домокомплекта, возведения фундамента и кровельных работ. Бригада плотников численностью 4-6 человек возводит коробку дома 8х9 м с эркером за 10-14 рабочих дней (без отделки). По завершении сборки проводятся контрольные обмеры и актирование скрытых работ. Найти надежного производителя и заказать строительство можно через каталог компаний, имеющих положительные отзывы и сертификаты на продукцию. Важно требовать предоставления сертификатов соответствия на пиломатериалы (ГОСТ 26002) и заключений по пожарной безопасности.

Обеспечение энергоэффективности, комфорта круглогодичного проживания и отделка брусового дома

Брусовые дома из профилированного бруса камерной сушки по проекту №52 относятся к категории теплых и энергоэффективных, пригодных для постоянного проживания в зимний период. Теплотехнические показатели стен удовлетворяют требованиям СП 50.13330 для климатических условий Тулы: приведенное сопротивление теплопередаче стены из бруса 200 мм составляет 3,28 м²·°С/Вт при нормативном 3,15. Для повышения энергоэффективности возможно устройство навесного вентилируемого фасада с утеплителем (минвата 50 мм), что переводит дом в категорию «эконом класса» по эксплуатационным затратам.

Окна и двери устанавливаются после первичной усадки (через 3-4 месяца) с использованием обсадных коробок (окосов), закрепленных в скользящих пазах. Это исключает передачу вертикальных деформаций на стеклопакеты, которые могут быть повреждены при усадке даже сухого бруса (остаточная усадка до 0,5%). Планы внутренней отделки предусматривают шлифовку стен, покраску акриловыми или масляными составами, а также тонировку для выявления текстуры дерева. Для садовых и дачных домиков (сезонное проживание) допускается упрощенная отделка без шлифовки, но для жилых домов обязательна финишная защита.

Малогабаритные решения планировки (общая площадь около 100 м² с учетом эркера) позволяют эффективно использовать каждый квадратный метр. Компактные размеры снижают затраты на отопление и обслуживание. При этом дом не относится к категории «мини» или «малометражных» – он обеспечивает комфортное размещение семьи из 4-5 человек. Популярные варианты отделки включают комбинирование бруса с каменными или кирпичными элементами в зоне кухни-камина. Бюджетные варианты предполагают использование бруса естественной влажности, но тогда сроки ввода под ключ увеличиваются из-за выдержки на усадку до 12 месяцев.

Простые и надежные конструктивные решения (отсутствие сложных криволинейных элементов) делают проект №52 доступным для типового строительства. Однако каждый заказчик может заказать авторские изменения: увеличение высоты этажа, замену вальмовой кровли на двухскатную с фронтонами, добавление террасы. Небольшие изменения не требуют повторной экспертизы, если не затрагивают несущие конструкции. Строительные услуги «под ключ» включают полный цикл: от эскизного проектирования до финишной покраски и подключения инженерных систем. Фото реализованных объектов подтверждают качество исполнения и архитектурную выразительность брусовых домов с эркером.

Заказать строительство домов и бань из профилированного бруса целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Ключевые преимущества такой организации: комплексное проектирование и выполнение работ под ключ с выпуском рабочей документации, нормативно обоснованные конструктивные решения (с привязкой к СП и ГОСТ), собственные производственные мощности и штатные бригады плотников, технический контроль на всех этапах (входной контроль пиломатериалов, геодезическая съемка при сборке, инструментальная проверка усадки), прозрачный расчет сметной документации с детализацией по позициям, а также соблюдение регламентированных сроков строительства. Стоимость договора формируется индивидуально: компания оценивает сложность и объем задачи (например, наличие эркера или вальмовой кровли), особенности грунтов на участке, требуемую степень отделки и удаленность объекта от производственных мощностей. Такой подход гарантирует отсутствие скрытых платежей и соответствие конечного результата проектным ожиданиям.
