№52. Одноэтажный каркасный дом 8х9

Конструктивная схема каркасно-щитового дома №52 с эркером: нормативная база и объемно-планировочные решения

Проектные решения каркасно-щитового дома №52, имеющего габаритные размеры 8х9 метров и оборудованного эркером, разработаны в строгом соответствии с требованиями СП 64.13330.2017 «Деревянные конструкции» и СП 55.13330.2016 «Дома жилые одноквартирные». Несущий остов представляет собой пространственную систему, состоящую из стоек, верхней и нижней обвязок, выполненных из профилированного бруса естественной влажности. Применение пиломатериалов хвойных пород по ГОСТ 8486-86 и ГОСТ 24454-80 обеспечивает необходимую несущую способность элементов каркаса при восприятии снеговых и ветровых нагрузок, нормируемых СП 20.13330.2016 «Нагрузки и воздействия».

Эркер, выступающий за плоскость фасада, формируется посредством консольных выпусков балок перекрытия и дополнительных стоек каркаса, что позволяет увеличить полезную площадь помещений без изменения пятна застройки. Сопряжения элементов в узлах выполнены с использованием металлических зубчатых пластин и саморезов, либо врубок с нагелями, что регламентируется указаниями СП 64.13330.2017 по обеспечению жесткости соединений. Пространственная неизменяемость здания достигается постановкой раскосов и жесткостной обшивкой плитными материалами (OSB-3, ЦСП), которые работают как диафрагмы жесткости.

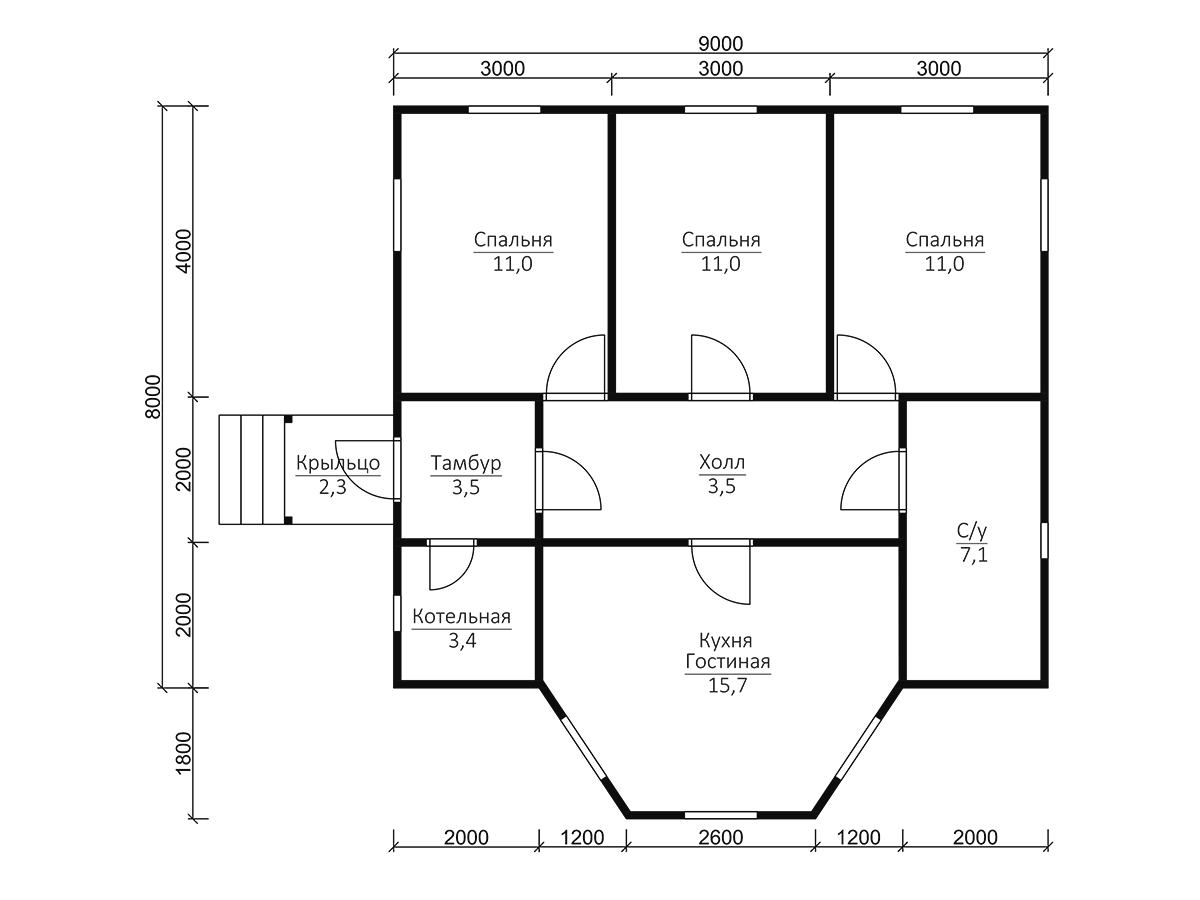

Объемно-планировочное решение типового проекта предусматривает рациональное зонирование первого этажа с выделением зоны кухни-гостиной, примыкающей к эркеру, и компактной спальной зоны. Мансардный этаж или второй свет (в зависимости от модификации) формируется стропильной системой, опирающейся на мауэрлат из профилированного бруса сечением не менее 100х150 мм. Чертежи узлов и схемы раскладки элементов разработаны с учетом унификации деталей, что позволяет минимизировать количество типоразмеров при изготовлении домокомплекта.

При проектировании учтены требования Градостроительного кодекса РФ в части соблюдения отступов от границ участка и противопожарных разрывов, а также положения ФЗ №123 «Технический регламент о требованиях пожарной безопасности» в части обеспечения необходимых пределов огнестойкости деревянных конструкций. Для защиты от биоповреждений все пиломатериалы проходят антисептическую обработку в заводских условиях согласно ГОСТ 30974-2002, что гарантирует долговечность каркасного строения. Планировки дома №52 могут быть адаптированы под индивидуальные потребности заказчика с сохранением несущей способности основных элементов.

Фундаменты и узлы сопряжения: расчетные нагрузки и требования СП к основаниям каркасных зданий

Выбор типа фундамента для каркасно-щитового дома 8х9 метров с эркером осуществляется на основании инженерно-геологических изысканий в соответствии с СП 22.13330.2016 «Основания зданий и сооружений». Наиболее рациональным решением для условий Тульской области, характеризующихся сезонным промерзанием грунтов, является применение винтовых свай или мелкозаглубленных железобетонных лент. Расчет несущей способности свайного поля выполняется по прочности грунта и материалу сваи с учетом суммарных нагрузок от каркаса, кровли, снегового покрова и полезной эксплуатационной нагрузки.

Ростверк, объединяющий оголовки винтовых свай, проектируется из профилированного бруса сечением 150х150 мм или из металлопроката, при этом узлы сопряжения с деревянными стойками требуют гидроизоляции и антисептирования согласно предписаниям СП 28.13330.2017. Обустройство цокольного перекрытия предусматривает укладку балок (лаг) по оголовкам или ростверку с шагом, обеспечивающим жесткость пола под нормативными нагрузками (150 кгс/м² по СП 20.13330). Вентиляция подполья обязательна для предотвращения накопления влаги и развития грибков, что контролируется при монтаже бригадой плотников.

Применение винтовых свай позволяет минимизировать объем земляных работ и сократить сроки возведения фундамента, что особенно важно при реализации бюджетных проектов или строительстве дачных домиков. Расчетная глубина погружения свай определяется отметкой слоя грунта с несущей способностью не менее 3-4 кгс/см². Геодезический контроль вертикальности и высотных отметок после погружения является обязательным этапом работ, выполняемым согласно СП 126.13330.2017.

Сопряжение деревянных элементов каркаса с фундаментом осуществляется через анкерные болты диаметром не менее 12 мм, устанавливаемые в тело ростверка или оголовок с шагом 1,5-2 метра. Для компенсации температурно-влажностных деформаций профилированного бруса в узлах опирания предусматриваются компенсационные зазоры и использование упругих прокладок. Детальные чертежи узлов фундамента и ростверка входят в состав проектной документации, передаваемой заказчику перед началом строительства.

Ограждающие конструкции и обеспечение теплового контура: применение профилированного бруса и эффективных утеплителей

Стены каркасно-щитового дома №52 представляют собой панели заводского изготовления, собранные из сухого строганого бруса (каркас) и обшивки. Внутреннее пространство панелей заполняется негорючим утеплителем на основе базальтового волокна плотностью не менее 35 кг/м³, что соответствует теплотехническим требованиям СП 50.13330.2012 «Тепловая защита зданий». Расчетная толщина утеплителя для условий климата центральной России (включая Тулу) составляет 150-200 мм в стенах и 250-300 мм в чердачном перекрытии.

Профилированный брус в конструкции каркаса выполняет роль несущих стоек и обвязок, при этом его естественная текстура может быть использована в интерьере как элемент декора. Сопряжение брусьев по длине при необходимости производится зубчатым замком согласно ГОСТ 30974-2002, что исключает продувание и потерю прочности. Пароизоляция внутренних помещений выполняется полиэтиленовой пленкой или мембраной с проклейкой швов, что предотвращает увлажнение утеплителя парами изнутри. Ветрозащита фасада обеспечивается плитами OSB-3 или диффузионной мембраной, выводимой под наружную отделку.

Оконные и дверные блоки, в том числе в эркере, устанавливаются по уровню с креплением через монтажные пластины к элементам каркаса. Согласно СП 55.13330, заполнение оконных проемов должно соответствовать классу сопротивления теплопередаче, обеспечивающему энергоэффективность дома. Монтажные швы заполняются пенополиуретановыми герметиками с последующей защитой от ультрафиолета нащельниками или штукатуркой. Особое внимание уделяется узлам примыкания кровли к стенам и эркеру для предотвращения протечек.

Кровельное покрытие (металлочерепица, профнастил или битумная черепица) монтируется по обрешетке, уложенной на стропила из профилированного бруса. Для вальмовых или двускатных крыш проектом предусмотрены вентиляционные зазоры в подкровельном пространстве согласно СП 17.13330.2017 «Кровли». Утепление мансардной части выполняется по скатам с использованием тех же теплоизоляционных материалов, что и для стен. Все деревянные элементы кровли подлежат обязательной огнебиозащитной обработке.

Покраска фасадов или внутренняя отделка вагонкой/имитацией бруса выполняются после завершения сборки каркаса и усадки здания (при использовании бруса естественной влажности). Современные энергоэффективные дома, построенные по данному проекту, относятся к классу «эконом» или «комфорт» в зависимости от выбранных материалов отделки и инженерного оснащения, но всегда сохраняют высокие теплозащитные характеристики, подтвержденные теплотехническим расчетом.

Организация строительства и контроль качества: от домокомплекта до ввода в эксплуатацию

Изготовление домокомплекта для дома №52 производится в заводских условиях на собственном производстве компании, что гарантирует точность геометрии деталей в соответствии с рабочими чертежами. Доставка комплекта на участок осуществляется специализированным транспортом с последующей складированием и раскладкой элементов согласно маркировке. Монтаж каркаса ведется профессиональной бригадой плотников, имеющей опыт сборки деревянных зданий и аттестацию по технике безопасности.

Технический контроль на всех этапах — от устройства фундамента до кровельных работ — осуществляется прорабом и представителем авторского надзора. Проверяется соответствие сечений пиломатериалов проекту, качество врубок, вертикальность стоек, шаг крепежа. Промежуточная приемка скрытых работ (утепление, пароизоляция) оформляется актами по форме, установленной СП 48.13330.2019 «Организация строительства». Отклонения от проекта не допускаются без согласования с проектировщиком.

Расчет сметной стоимости строительства производится индивидуально для каждого объекта, так как цена зависит от удаленности участка, типа фундамента, выбранной кровли и фасадных материалов, а также необходимости устройства инженерных систем (электрика, отопление, водоснабжение). Прозрачный расчет сметы включает все позиции — от стоимости пиломатериалов до работы бригады, что позволяет заказчику планировать бюджет. Собственные производственные мощности позволяют избегать посреднических наценок и оптимизировать сроки изготовления элементов.

Продолжительность возведения каркасного дома под ключ составляет от 1 до 3 месяцев в зависимости от сложности проекта и погодных условий. Сборка каркаса с кровлей занимает 1-2 недели, после чего можно приступать к наружной и внутренней отделке. Возможность поэтапного финансирования (оплата после выполнения этапа) снижает финансовые риски для заказчика. Завершающим этапом является подписание акта приема-передачи и предоставление гарантийных обязательств на конструктивные элементы здания.

Для круглогодичного проживания дом №52 может быть дополнительно оснащен системой принудительной вентиляции с рекуперацией, что повышает его энергоэффективность. Проекты предусматривают также варианты планировок с террасой или верандой, пристраиваемой к основному объему. Небольшие габариты (8х9 м) позволяют разместить такой домик на малогабаритных участках, включая садовые товарищества, при этом эркер создает ощущение простора и добавляет освещенности.

Заказать строительство домов и бань из профилированного бруса целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Компания предлагает комплексное проектирование и выполнение работ под ключ, опираясь на нормативно обоснованные конструктивные решения. Наличие собственных производственных мощностей и квалифицированных бригад плотников позволяет обеспечить технический контроль на всех этапах, прозрачный расчет сметной документации и соблюдение регламентированных сроков строительства. Индивидуальный подход к каждому заказчику и многолетний опыт гарантируют надежность и долговечность вашего будущего дома или дачи.
